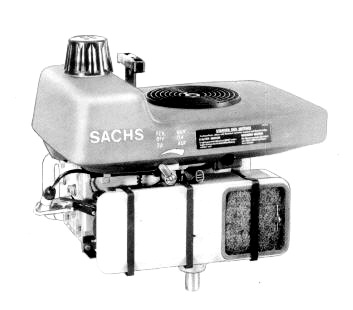

SB 126/151 A/B 427.83 DEF 780706
Benennung: |
SB 126, 126 A, 126 B |
SB 151, 151 A, 151 B |
Bauart: |
Einzylinder-Zweitakt-Ottomotor |
|
Kühlung: |
Luftkühlung durch Gebläse |
|
Motordrehrichtung: |
Linkslauf (entgegen dem Uhrzeigersinn) auf Kurbelwelle-Abtriebsseite gesehen |
|
Hubraum: |
132 cm³ |
151 cm³ |
Bohrung: |
Ø 56 mm |
Ø 60 mm |
Hub: |
54 mm |
|
Verdichtung: |
8 |
|
Leistung: |
2,7 kW (3,7 PS) bei 3000 1/min |
3,3 kW (4,5 PS) bei 3000 1/min |
Kurbelwellenlageru ng: |
3 Wälzlager |
|
Motorschmierung: |
Mischungsschmierung 1 : 50 |
|
Zündung: |
Elektronischer kontaktloser Magnetzünder |
|
Zündzeitpunkt: |
2,2 - 3 mm vor o. T. |
|
Zündkerze: |
Bosch W 8 A (W 145 T 1) |
|
Elektrodenabstand : |
0,5 mm |
|
Vergaser: |
Bing Ø 22 mm |
|
Luftfilter: |
Ansauggeräuschdämpfer mit Kokosfaserfilter oder Anschlußkasten für andere Luftfilter |
|
Anlaßart: |
Reversierstarter für Axialzug bzw. Radialzug |
|
Regler: |
Enddrehzahlbegrenzer Abregelbeginn durch Betätigungshebel im Bereich von 3000 - 3300 /min verstellbar |
Grobregler für Abregelbeginn 2600 - 3000 /min (Drehzalabweichung bei Entlastung 10%) |
SB 126/151 |
mit Stahlflansch |
|
SB 126 A/151 A |
mit eingebautem Nebenabtrieb |
|
SB 126 B/151 B |
ohne eingebauten Nebenabtrieb |
